Hier finden Sie alle technischen Daten, Maße und Dokumente rund um den Autarkie-Boiler. Egal ob Planung, Einbau oder Wartung – alle wichtigen Informationen stehen Ihnen kompakt und übersichtlich zur Verfügung.
Verfügbare Größen und Spezifikationen
Der Autarkie-Boiler ist in verschiedenen Größen erhältlich – angepasst an Ihren individuellen Bedarf. Wählen Sie aus drei Volumenklassen von 125 bis 200 Litern – jeweils mit 2 effizienten Trockenheizstäben zur Grundtemperierung und PV-Überschussstromnutzung. Die hochwertigen Materialien gewährleisten eine lange Lebensdauer und hohe Zuverlässigkeit bei minimalem Wartungseinsatz. Die Bauweise ermöglicht eine einfach Montage und geringen Installationsaufwand.
Alle Modelle mit emaillierter Innenbeschichtung, zwei Heizstäben und Thermostaten

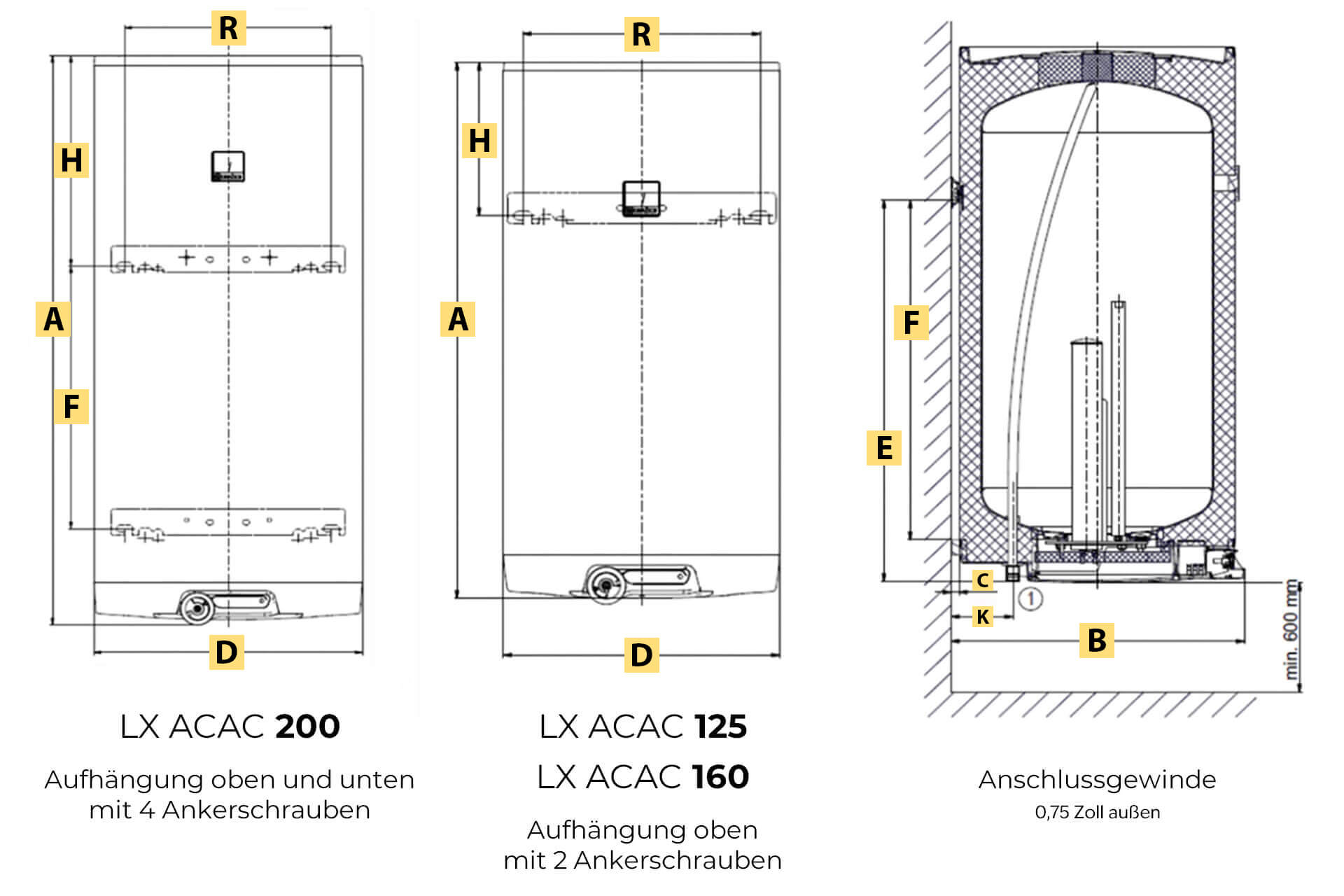

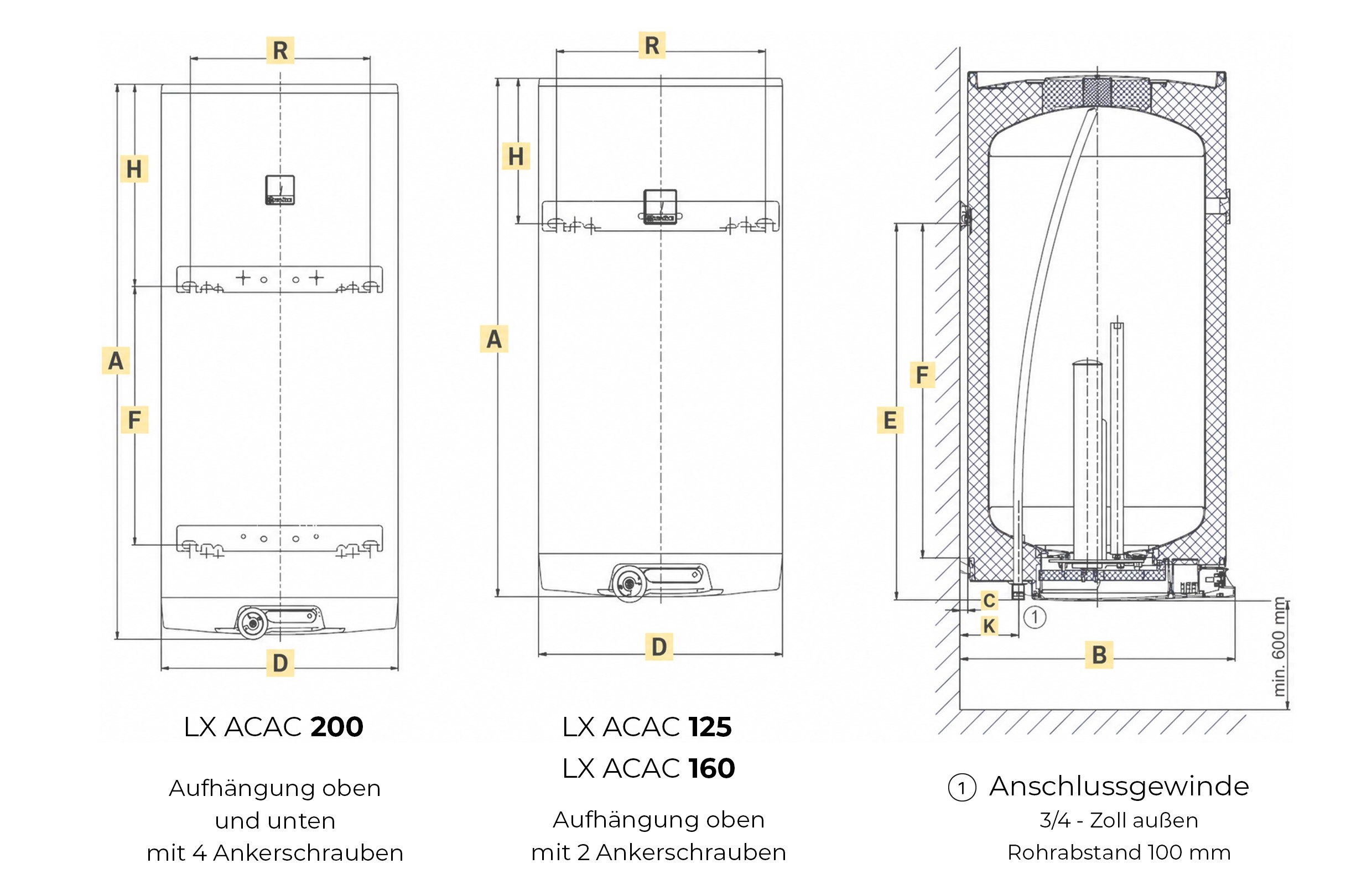

Bezeichnung | LX ACAC 125 | LX ACAC 160 | LX ACAC 200 |
|---|---|---|---|
A in mm | 1.067 | 1.255 | 1.300 |
B in mm | 562 | 562 | 617 |
C in mm | 14 | 14 | 14 |
D in mm | 524 | 524 | 584 |
E in mm | 760 | 1.000 | 806 |
F in mm | 682 | 925 | 600 |
H in mm | 297 | 245 | 480 |
K in mm | 116 | ||
R in mm | 450 | ||
Stromanschlüsse | AC + AC - 1 / N / PE ~ 230 V / 50 Hz | ||
Leistung AC-Heizstäbe | 2,2 + 2 kW | ||
Schutzschalterleistung | 16 A | ||
Schutzart | IP 44 | ||
max. zulässiger Druck | 0,6 MPa | ||
Wärmeverlust | 1,368 kWh / 24h | 1,608 kWh / 24h | 1,728 kWh / 24h |
Personenkennzahl | 1-2 | 2-3 | >3 |
Volumen | 122 Liter | 149 Liter | 199 Liter |
Mischwasservolumen* | 203 Liter | 248 Liter | 332 Liter |
Leergewicht | 45 kg | 52 kg | 70 kg |
* 60 °C Wassertemperatur im Boiler, 10 °C Kaltwassertemperatur, Zapftemperatur 40 °C, ohne Nachheizung
Anschluss & Installation
So einfach wird der Autarkie-Boiler® installiert
Der Einbau erfolgt stets durch einen qualifizierten Fachbetrieb – schnell, sicher und mit minimalem Aufwand. Dank vormontierter Anschlüsse für Strom sowie klarer Einbauvorgaben ist die Installation unkompliziert und effizient.
Typischer Installationsablauf
- Montage Autarkie-Boiler
- Installation und Anschluss an Kalt- und Warmwasserleitungen
- Anschluss an Stromzufuhr
- Einstellung der Solltemperatur (Bedarfstemperartur)
- Einstellen des Überhitzungszeitraums an der digitalen Zeitschaltuhr oder Einbindung in das Energiemanagement der PV-Anlag
- Prüfung der Dichtheit und Funktionalität nach Inbetriebnahme
Dokumente zum Herunterladen
Hier stehen alle wichtigen Unterlagen für Sie bereit – zum Planen, Einbauen und Betreiben Ihres Autarkie-Boilers – ideal für Installateure, Architekten, Energieberater und Eigentümer.
